一旦发生公共卫生危机，将迫切需要高效且可持续的抗菌材料及设备。在此，本研究通过电纺丝将由光活性氢键有机框架（HOF）制成的长度约60nm的棒状纳米晶体嵌入广谱抗菌纳米纤维中。由此产生的HOF@PVDF-HFP纳米纤维保持了优异的拉伸和透气特性，同时保护HOF纳米晶体免受酸碱腐蚀。制备了一系列嵌入不同量和类型HOF纳米晶体的纳米纤维，以优化其单线态氧（¹O₂）生成效率。0.5wt%HOF-101-F@PVDF-HFP纳米纤维表现出最有效的¹O₂生成，与HOF-101-F微晶粉末相比，其生成效率提高了近2倍。研究证明，HOF@PVDF-HFP纳米纤维在环境光照条件下可于30分钟内高效杀死病原体，包括病毒、细菌和真菌。

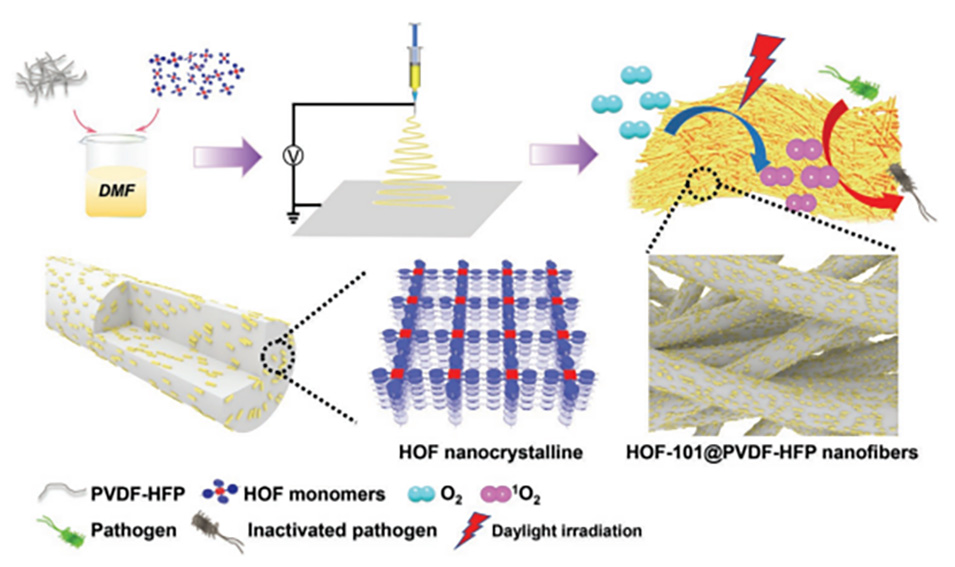

图1.抗菌HOF@PVDF-HFP纳米纤维的制备和抗菌机理示意图。

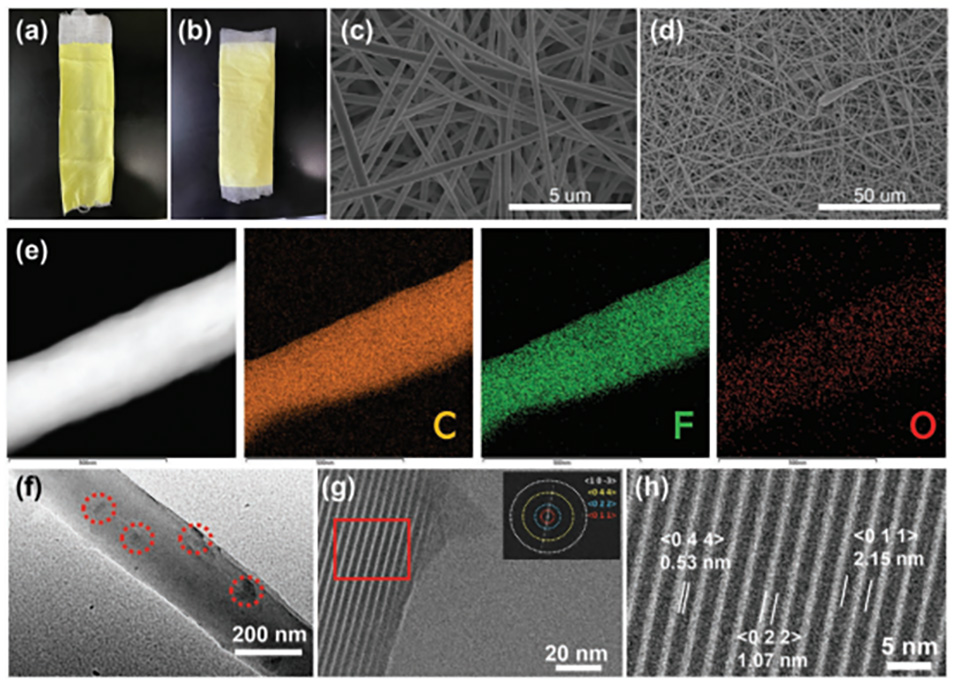

图2.HOF-101-H@PVDF-HFP纳米纤维在a）纱布和b）无纺布上的照片；c）PVDF-HFP纳米纤维和d）10wt%HOF-101-H@PVDF-HFP纳米纤维的SEM图像；e）10wt%HOF-101-H@PVDF-HFP纳米纤维的EDS图像；f）10wt%HOF-101-H@PVDF-HFP纳米纤维的TEM图像；g）纳米纤维上HOF-101-H的结构剖面以及所选区域的FFT图（插图）；h）（g）中红色边框区域的放大结构。

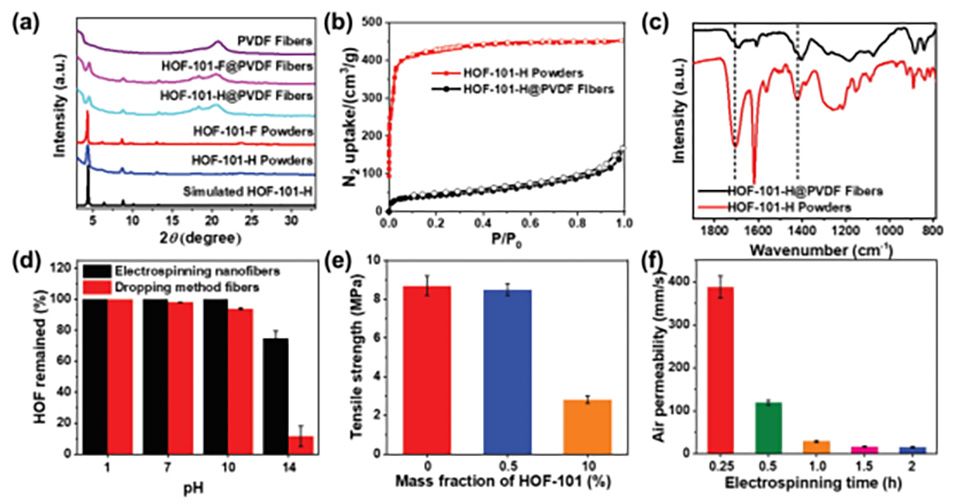

图3.a）HOF粉末和纳米纤维的PXRD图；b）HOF-101-H粉末（红色）在77K下的N₂等温线和HOF-101-H@PVDF-HFP纳米纤维中HOF-101-H组分的归一化N₂等温线（黑色）；c）HOF-101-H粉末（红色）和HOF-101-H@PVDF-HFP纳米纤维（黑色）的FTIR光谱；d）酸性或碱性条件下，HOF在复合纤维中的保留；e）HOF-101-H@PVDF-HFP纳米纤维膜的拉伸强度和f）透气性。

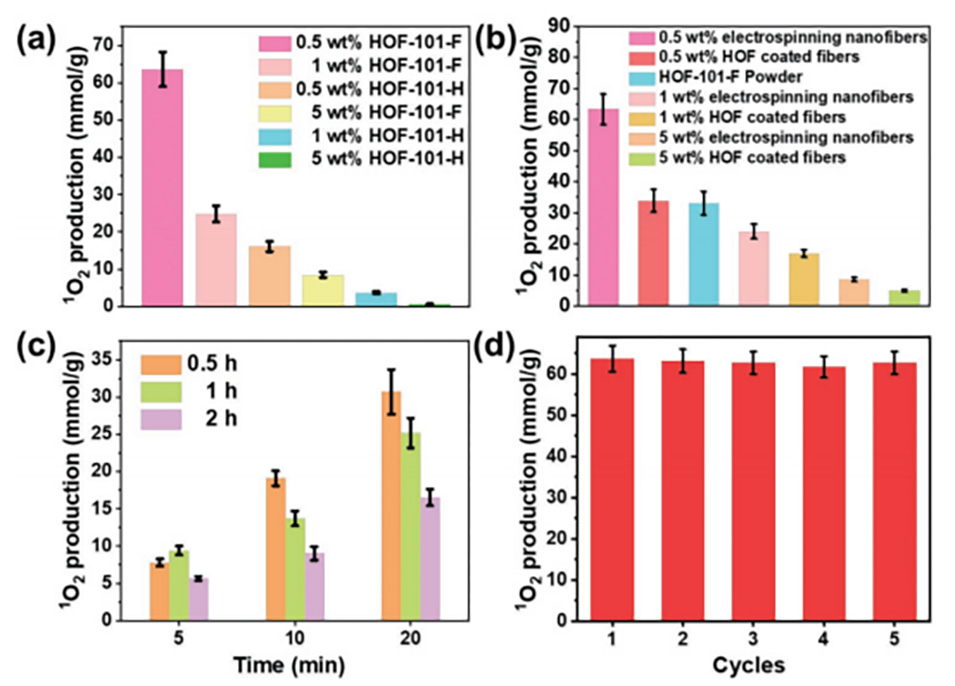

图4.a）不同质量分数的HOF@PVDF-HFP纳米纤维在20分钟内的¹O₂生成；b）HOF-101-F@PVDF-HFP静电纺丝纳米纤维、滴制法制备的HOF-101-F/PVDF-HFP纳米纤维和HOF-101-F微晶粉末在20分钟内的¹O₂生成；c）不同静电纺丝时间下1wt%HOF-101-F@PVDF-HFP纳米纤维的¹O₂生成；d）在520nm照射和黑暗处理下，0.5wt%HOF-101-F@PVDF-HFP电纺纳米纤维在20分钟内进行5次循环的¹O₂生成。

图5.a）HOF-101-F@PVDF-HFP电纺丝纳米纤维和滴制法制备的HOF-101-F/PVDF-HFP纳米纤维的抗菌性能；b）HOF-101-F@PVDF-HFP纳米纤维对水泡性口炎病毒（VSV）和单纯疱疹病毒（HSV）的抗病毒性能；c）1wt%HOF-101-F@PVDF-HFP纳米纤维对白色念珠菌和金黄色念珠菌的抑菌率。（*p<0.05，**p<0.01，***p<0.001）；d）成人表皮角质形成细胞（HEKas）的存活率。
